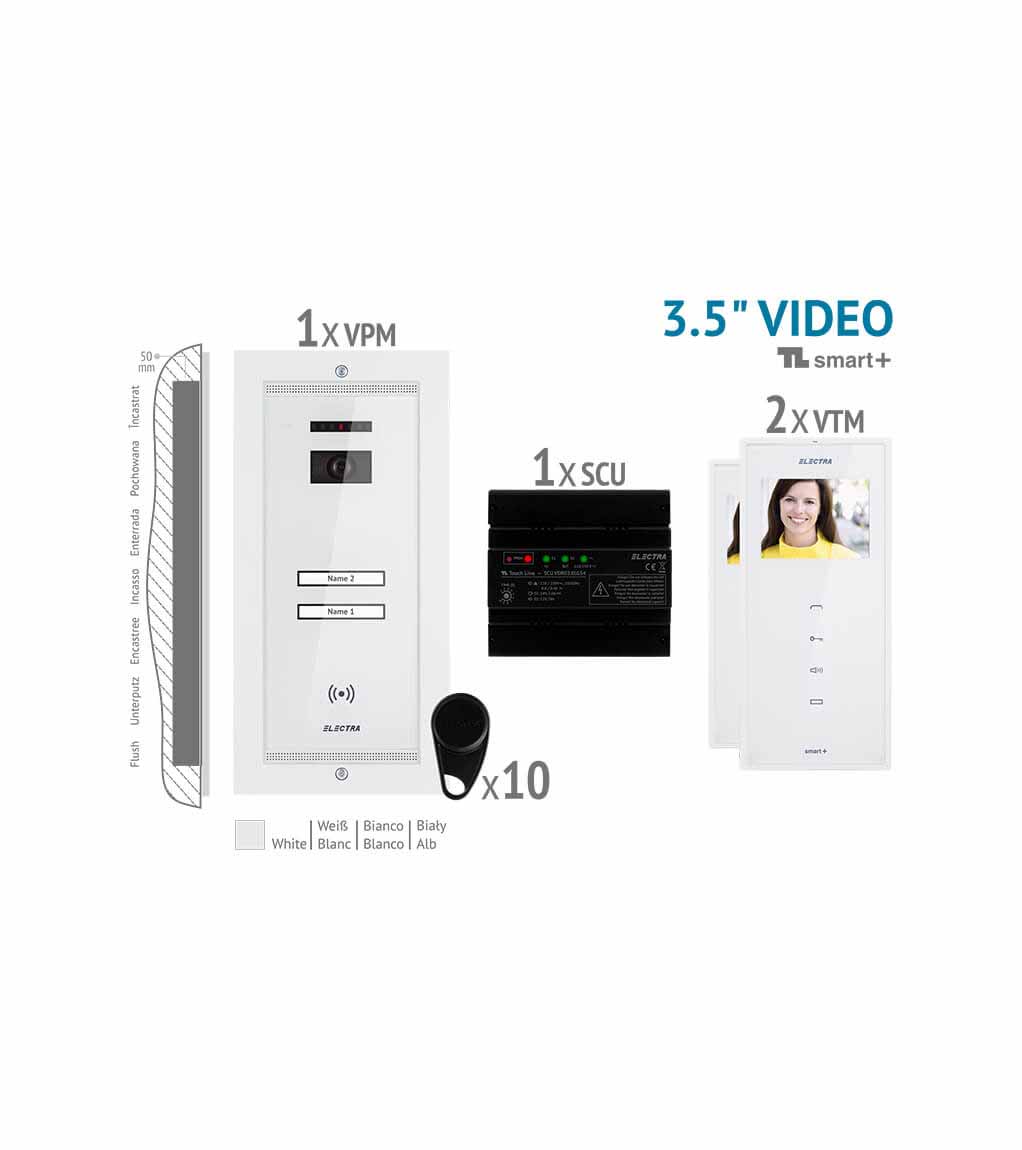

SMART+ 3.5” VIDEO KIT - 2 FAMILIEN, UNTERPUTZ AUßENEINHEIT, WEIß

VKM.P2FR.T3S4.ELW04

SMART Videoaußeneinheit/ 1 Stück

Code VPM.2FR02.ELW04
Material - Elektrostatisch lackiertes Aluminiumgehäuse
- 4 mm chemisch vorgespannte Glasfrontfläche
- Touch-Tastatur
- Schutzart IP44
Videokamera - Farb-CCD, 1000 TVL
- 6 IR-LEDs für die Nachtsicht
Montage Aufputz
Farbe Weiß
Dimension 294 x 144 x 53 mm
Siehe Produktseite

SMART+ 3.5” Videoinneneinheit/ 2 Stücke

Code VTM.3S402.ELW04
Material - ABS-Gehäuse
- 3 mm chemisch vorgespannte Glasfrontfläche
- Touch-Tastatur
Display - 3.5” Farb LCD
- 320 x RGB x 240
Montage Aufputz
Farbe
Dimension 210 x 96 x 22 mm
Siehe Produktseite

Video Stromversorgungseinheit mit drei Ausgänge / 1 Stück

Code SCU.VDR02.ELG34
Material Polyamid- und Glasfasergehäuse
Montage Auf DIN-Schienen oder Aufputz
Farbe Dunkel Grau
Dimension 130 x 141 x 73 mm
Siehe Produktseite

Gesichert RFID-Tags/ 10 Stücke

Code TAG.ELT.2S0
Material ABS-Gehäuse
Montage -
Farbe Schwarz
Dimension 32 x 62 x 7 mm
Siehe Produktseite
 Haupteigenschaften
  • Anrufen und beantworten
  • Freisprechen
  • Videobildanzeige während der gesamten Gesprächsdauer, des Sprechens, der Überwachung und des Zugangs
  • Video- und Audioüberwachung und bidirektionales Gespräch
  • IR-Nachtsicht bei 20m
  • Zugangsgewährung während des Anrufs, des Sprechens und der Überwachung
  • Eingebauter RFID-Leser, einfacher Zugang durch Tag- / Proximity-Karte
  • AUX-Taste für zusätzliche Automatisierungen
 Verfügbare Einstellungen
  • Anruf- und Sprechlautstärke: 7 Stufen und Stummschaltung
  • Klingeltonauswahl: 5 Optionen
  • Wahl der Anrufdauer: 1/2/3 Anrufe oder 1 min.
  • Videobildanpassung: Helligkeit und Chrominanz
  • Verriegelungszeit: 1 - 10 Sek.
  • Zugangs-Tag-Speicherung / Löschung
  • Videokamera-Betriebsmodus: nur während der Verwendung oder dauerhaft
  • Aktivierung / Deaktivierung der roten LED, die das Vorhandensein einer Überwachung signalisiert
 Mögliche Erweiterungen
  • 3 Arten von Türöffnern:
    • Gleichstromtüröffner - 12 V / max. 1 Ad.c. Auf Befehl des Schlosses schließt der Relaiskontakt. Für diese Art von Schloss sorgt die Stromversorgungseinheit für die Versorgung mit Strom.
    • Wechselstromtüröffner - max. 24 V / max. 5 Aa.c. Auf Befehl des Schlosses schließt der Relaiskontakt. Es wird ein Relais benötigt oder ein unabhängiges Netzteil.
    • Elektromagnetische Türöffner - max. 24 V / max. 5 Ad.c. Auf Befehl des Schlosses oder das Verblassen der Versorgungsspannung öffnet der Kontakt des Relais. Es erfordert eine unabhängige Stromversorgung.
  • Druckknopfschalter zum Öffnen des externen Schlosses (normalerweise für die elektromagnetische Verriegelung)
  • Ein Hilfsbefehl: Einfahrtstor, Garagentor, Außenbeleuchtung oder jede andere Automatisierung. Die Kapazität des Hilfsrelais ist für Operationen mit max. 24 Vd.c./A.c. max. 5 Ad.c./ a.c.
  • Eine externe Videokamera, die direkt von der Stromversorgungseinheit angeschlossen und mit Strom versorgt wird.
  • Bis zu 4 externe Videokameras mit einer Videoverbindungsbox
  • Ein Videorekorder (DVR) zur Bildaufnahme
  • Türklingel, verbunden mit der inneneinheit
  • Akustisches (Gong-Typ) oder visuelles Rufsignalisierungsgerät, das an die Inneneinheit angeschlossen wird
  • Bis zu 3 zusätzliche Video- und Audio-Endgeräte in jedem Haus
  • Bis zu 3 zusätzliche Außeneinheiten für mehrere Zugangsgatter (mit einer Videoselektorlbox).
  • Zusätzliche RFID-Tags / -Karten
 Technische Eigenschaften
  • Abmessungen der Box: 315 x 165 x 210 mm
  • Empfohlene Kabel, je nach Entfernung:
    • 4 x 0,5 mm², für einen Abstand von max. 100 m von der Außeneinheit bis zur letzten Inneneinheit in der Konfiguration.
    • 4 x 0,75 mm2, für eine Entfernung von max. 150 m von der Außeneinheit bis zur letzten Inneneinheit in der Konfiguration.
    • UTP cat 5e (AWG 24) oder UTP cat 6e (AWG 23), für eine Entfernung von max. 200 m von der Außeneinheit bis zur letzten Inneneinheit
      in der Konfiguration.
  • Betriebsspannung: 12 - 14 Vd.c von der Stromversorgung der Anlage
  • Betriebstemperaturbereich: -30 ... + 60°C
 Zertifizierung
  • Das Produkt ist CE-zertifiziert von OICPE - Zertifikat Nr. 707.
  • Das Produkt enthält Leiterplatten, die gemäß der UL-Norm für Entflammbarkeit zertifiziert sind - Zertifikat-Nr. E307311.
  • Das Produkt wird unter dem Qualitätsmanagementsystem ISO 9001: 2008 und unter dem Umweltmanagementsystem ISO 14001: 2009 hergestellt, das vom TÜV HESSEN zertifiziert ist - Zertifikate Nr. 73 100 4856, 73 104 4856.
